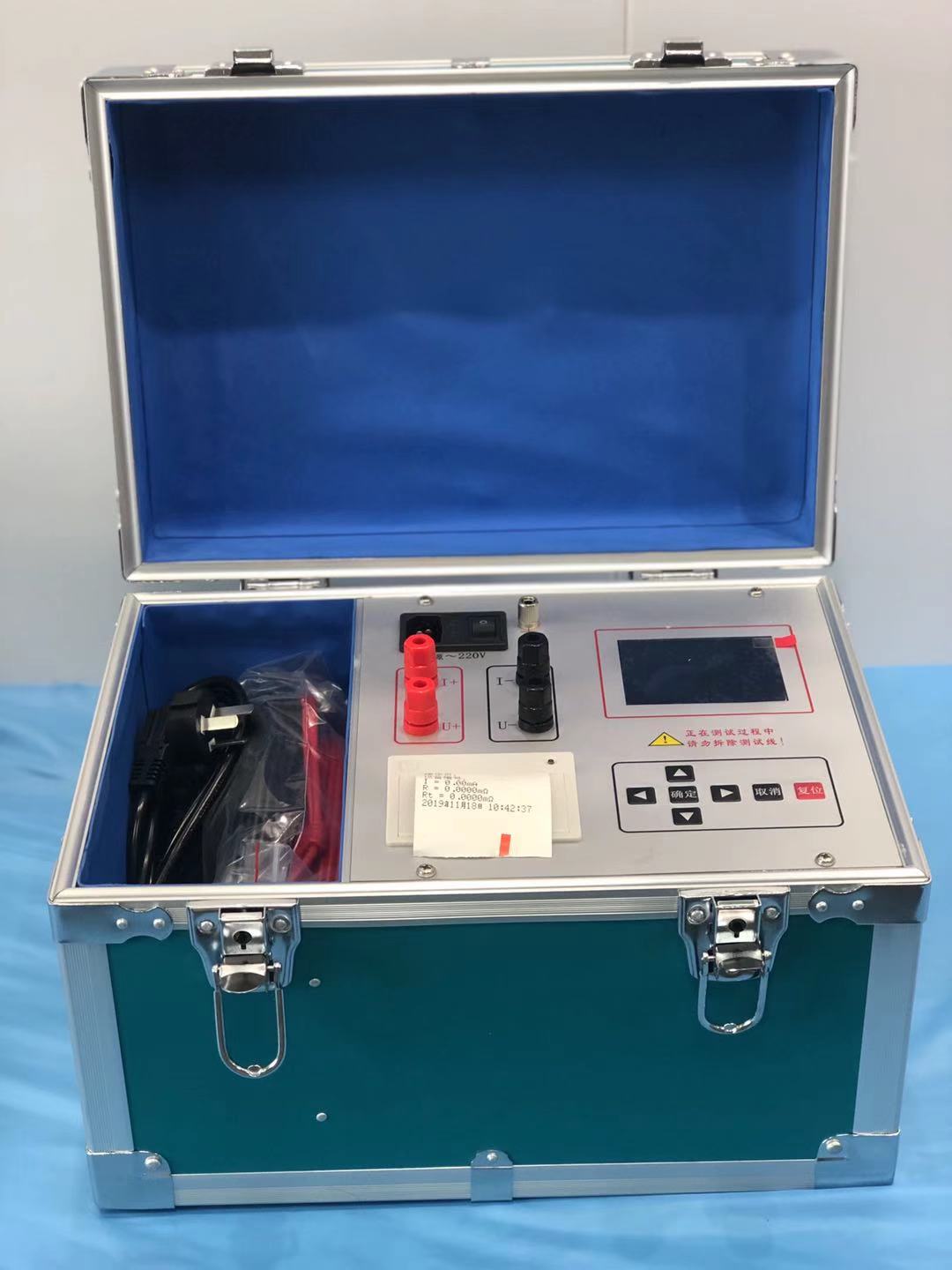

20A直流電阻測試儀，是變壓器在交接、大修和改變分接開關后，不可少的試驗項目。在通常情況下，用傳統的方法(電橋法和壓降法)測量變壓器繞組以及大功率電感設備的直流電阻是一項費時費工的工作。為了改變這種狀況，縮短測量時間以及減輕測試人員的工作負擔，本公司開發了直流電阻快速測試儀(以下簡稱直阻儀)。是測量變壓器繞組以及大功率電感設備直流電阻的理想設備。執行標準：DL/T845.3-2004。

測試接線

測試線的紅、黑測試鉗接被測試品的兩端;測試線另一端按顏色接儀表的紅、黑接線柱。

智能電量管理

便攜式直流電阻測試儀在長時間未操作時，自動調暗液晶背光，以節省電量;儀器帶低電量充電提示功能、過放保護功能；儀器電量低時可插充電器充電，并可在充電過程中正常使用儀器。

打印機使用說明

打印機按鍵和打印機指示燈是一體式。打印機上電后，正常時指示燈為常亮，缺紙時指示燈閃爍。按一次按鍵，打印機走紙。

打印機換紙：扣出旋轉扳手，打開紙倉蓋;把打印紙裝入，并拉出一截(超出一點撕紙牙齒),注意把紙放整齊,紙的方向?yàn)橛兴幰阂幻?光滑面)向上;合上紙倉蓋,打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭，并把旋轉扳手推入復位。

便攜式直流電阻測試儀使用操作

所有測試線接好以后，打開電源開關，儀器初始化后進入“主菜單"屏。

一級操作目錄，通過“上下"鍵選擇這些功能當這些功能被選定后，按“左右"鍵選擇對應功能的參數。

小提示：光標在一級操作目錄下，可按“確認"鍵將光標快速跳轉到開始測試按鈕，可快速啟動測量。

測試溫度，設置所測試品的當前溫度，溫度數值從-99℃~+99℃。本裝置可通過外部無線測溫探頭實時監測試品。

測試溫度，內部油溫，也可手動設定溫度值。當外部無線測溫探頭連接時無法手動設定，需關閉探頭，才能手動設定。

折算溫度，設置測得的電阻值需要折算的溫度值，折算溫度數值從 0℃~+255℃，此數值關系電阻折算值的準確性。
繞組材料，設置試品的繞組材料，可選銅、鋁，繞組材料關系到電阻折算值所用的折算系數。

測試電流，選擇測試電流檔位，可選1mA、10mA、0.1A、1A、5A、10A 和自動。

二級操作目錄，對應一級操作目錄的設置參數通過“左右"鍵移動光標，“上下"鍵修改參數。

小提示：光標在二級操作目錄下，可按“確認"或“取消"鍵將光標快速跳轉到一級操作目錄

當前所選測試電流的測量范圍。

光標在此處時，按“確認"鍵啟動測量。對所選功能的解釋說明。

測試注意事項

測試無載調壓繞組，不允許在測試過程中或未放完電時切換無載分接開關。

在測試過程中或放電過程中不允許拆除測試線和切斷電源開關。

在測試變壓器過程中，變壓器未測量側繞組必須開路。
